局部放電測試是評估電力設備（如變壓器、GIS、開關柜、電纜）絕緣健康狀況的關鍵技術。然而，面對技術說明書或檢測報告中的專業術語，許多從業者可能會感到困惑。本文將為您詳細解讀局部放電測試儀中常見的核心名詞，幫助您更好地理解和使用這一重要工具。

一、基礎概念篇

◆ 局部放電（Partial Discharge, PD）

解釋：指在高壓電場作用下，設備絕緣內部局部區域發生的非貫穿性放電現象。它不會立即導致設備擊穿，但長期存在會逐步侵蝕絕緣材料，是絕緣劣化的重要征兆和前期表現。

簡單理解：絕緣材料內部的“微小火花”，是設備潛在的“健康殺手”。

◆ 局部放電測試儀（Partial Discharge Detector）

解釋：用于檢測、測量、分析和定位電力設備中局部放電現象的專用儀器。它通過捕捉放電產生的各種信號（如電脈沖、電磁波、超聲波、光等）來評估絕緣狀態。

二、核心檢測技術篇

◆ 暫態地電壓（Transient Earth Voltage, TEV）

解釋：當開關柜等金屬封閉設備內部發生局部放電時，電磁波在金屬外殼上產生一個瞬態的電壓脈沖，該脈沖會通過設備接地點或外殼表面?zhèn)鞑?。TEV法就是通過檢測這個電壓信號來判斷內部放電活動。

應用：主要用于開關柜（環網柜）的帶電檢測。

◆ 超聲波（Ultrasound, UA）

解釋：局部放電發生時，會產生頻率高于人耳聽覺范圍（>20kHz）的聲波信號。超聲波法使用超聲波傳感器來接收這些信號。

應用：適用于開關柜、變壓器、架空線路等設備的放電檢測和定位，因為超聲波傳播速度較慢，便于定位放電源。

◆ 特高頻（Ultra-High Frequency, UHF）

解釋：局部放電會產生上升沿極陡的脈沖電流，激發出頻率高達300MHz至3GHz的電磁波信號。UHF法通過特制天線傳感器接收這些信號。

優點：抗低頻干擾能力強，靈敏度高。

應用：主要用于GIS（氣體絕緣組合電器） 和變壓器的局放檢測。

◆ 高頻電流互感器（High-Frequency Current Transformer, HFCT）

解釋：一種鉗形電流傳感器，用于耦合局部放電在設備接地線中流過的脈沖電流信號。

應用：是電纜局部放電檢測最常用的方法，也可用于變壓器和GIS的接地線檢測。

三、關鍵測量參數篇

◆ 放電量

解釋：衡量局部放電強度的物理量，通常以皮庫（pC）為單位。它表示單個放電脈沖所對應的視在電荷量。放電量越大，通常表示絕緣缺陷越嚴重。

◆ 放電相位（φ）

解釋：局部放電發生在工頻電壓周期內的具體相位角度（0°-360°）。不同的絕緣缺陷類型，其放電發生的相位特征不同，是模式識別的重要依據。

◆ PRPD圖譜（Phase Resolved Partial Discharge Pattern）

解釋：一種二維圖譜，橫軸為放電相位，縱軸為放電量，每個點代表一次放電。通過分析放電點在圖譜上形成的“云團”形狀（如兔子圖、翼形圖等），可以輔助判斷放電類型（如內部放電、表面放電、電暈放電等）。

◆ PRPS圖譜（Phase Resolved Pulse Sequence）

解釋：一種三維圖譜，在PRPD的基礎上增加了時間軸，能同時展示放電的相位、幅值和相鄰放電脈沖的時間關系。包含的信息比PRPD更豐富，更利于分析復雜的放電現象。

◆ 等效噪聲水平

解釋：測量系統本身及周圍環境產生的背景噪聲信號的幅值水平。只有當局部放電信號的信噪比足夠高（即放電信號明顯大于噪聲水平）時，檢測結果才可靠。

四、現代儀器特性篇

◆ 多模態融合檢測

解釋：指一臺局放測試儀集成了TEV、超聲波、UHF、HFCT等多種檢測方法。用戶可根據被測設備類型靈活選擇或同步使用，實現綜合診斷，提高檢測的準確性和效率。

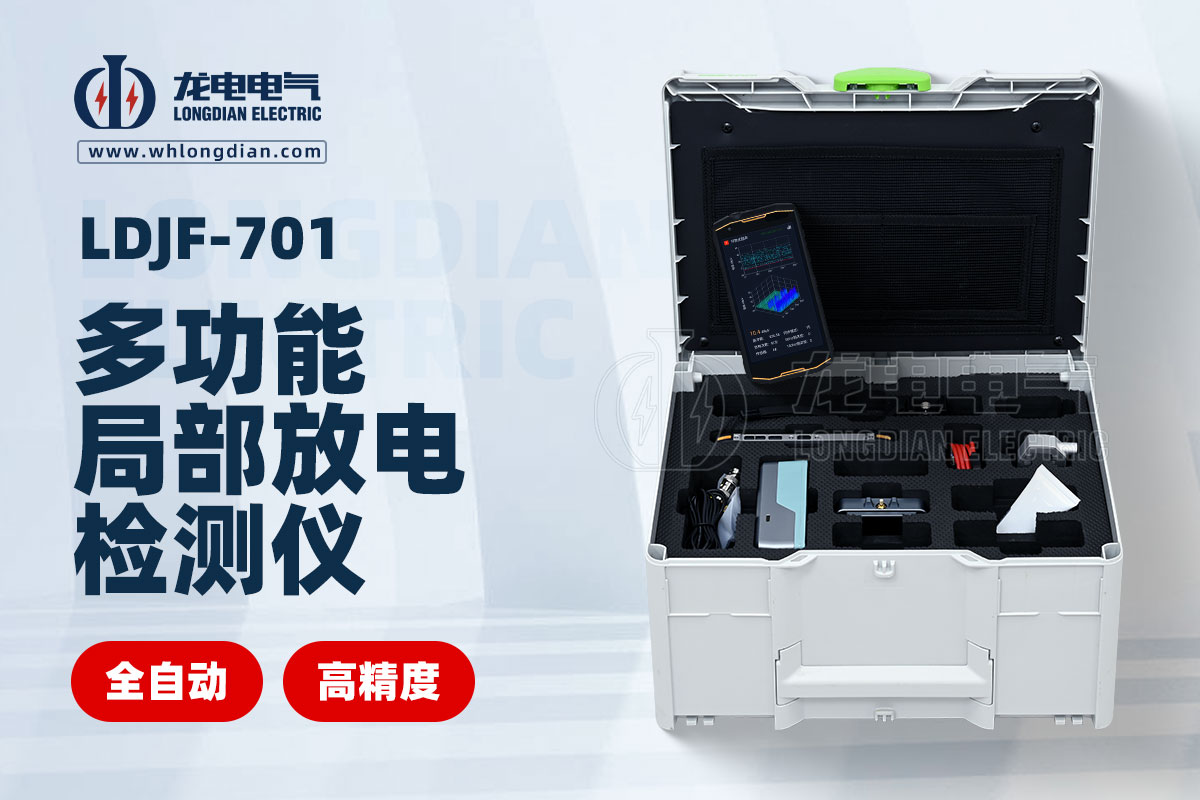

了解這些核心名詞是正確選擇、操作和理解局部放電測試儀的基礎。現代先進的局放測試儀，如武漢龍電電氣的LDJF-701等型號，已經將這些技術融為一體，通過智能化的軟件呈現直觀的圖譜和診斷結果，大大降低了專業門檻，使局放檢測變得更加高效和精準。
