兼容各類傳感器，安裝方便簡捷
適用于國內外生產的所有型號開關
內部抗干擾電路可滿足800KV變電站內可靠使用
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

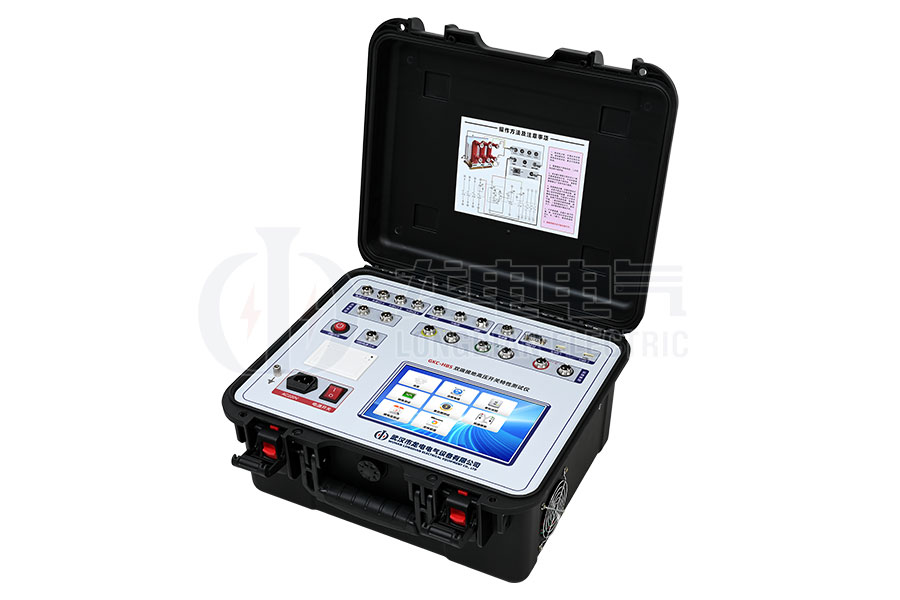

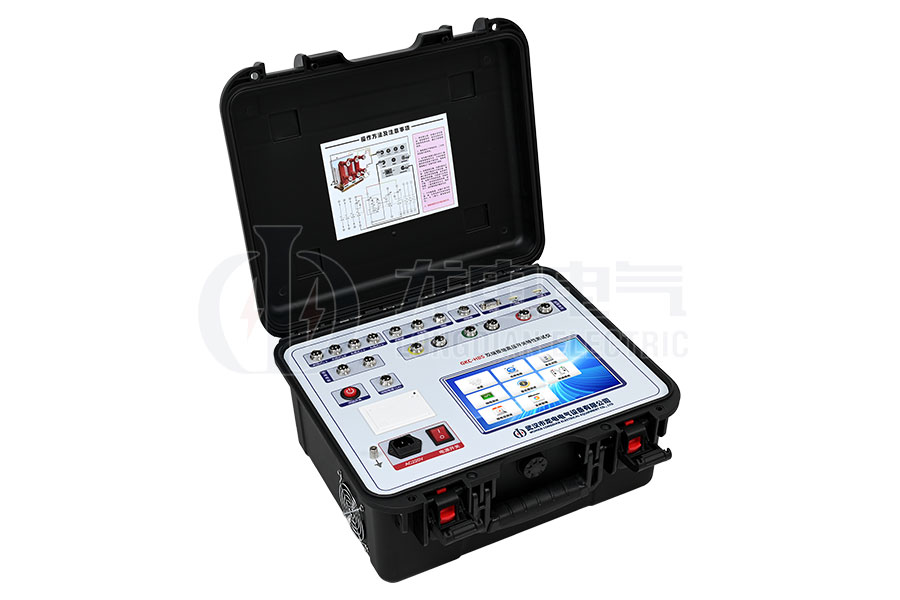

為了滿足廣大用戶對各類斷路器機械特性測試的需求，武漢龍電電氣精心研發了全新的斷路器機械特性測試儀。LDGKC-HBS雙端接地斷路器機械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還滿足合閘電阻、六路雙端接地的測試，使得測試儀能夠?qū)嗦菲鬟M(jìn)行有效的機械特性測試。
產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀
| 時間測量 | 12路 固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期之差 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 不同期測試范圍：1ms～99ms，分辨率：0.01ms | |
| 內觸發測試范圍：1ms～999ms，分辨率：0.01ms, | |
| 1000ms～9999ms，分辨率：0.1ms | |
| 10000ms～200000ms分辨率：1ms | |
| 外觸發測試范圍：0.01ms～200s | |
| 在1000ms以內準確率：0.05%±0.1ms | |
| 合閘電阻測量 | 3/6路固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘電阻投入時間、電阻值 | |
| 速度測量 | 剛分（剛合）速度，指定時間段（行程段或角度段）平均速度 |
| 測量范圍 | 30～10KΩ，分辨率0.1Ω，準確度：≤1%±1Ω |
| 速度測量 | 剛分（剛合）速度 指定時間段（行程段或角度段）平均速度 |
| 測速范圍 | 0.1mm傳感器 0.01～20.00m/s |
| 345°角度傳感器 0.01～20.00m/s | |
| 加速度傳感器 0.01～15.00m/s | |
| 激光傳感器0.01～15.00m/s(選配) | |
| 行程測量 | 動觸頭行程（行程）（3路行程測量選配） |
| 接觸行程（開距） | |
| 超行程 | |
| 過沖行程或反彈行程 | |

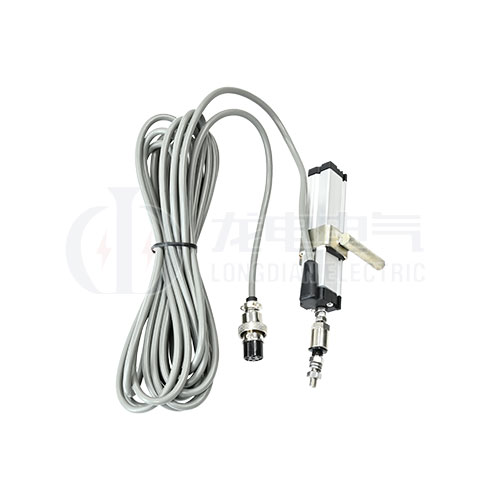

| 測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm |

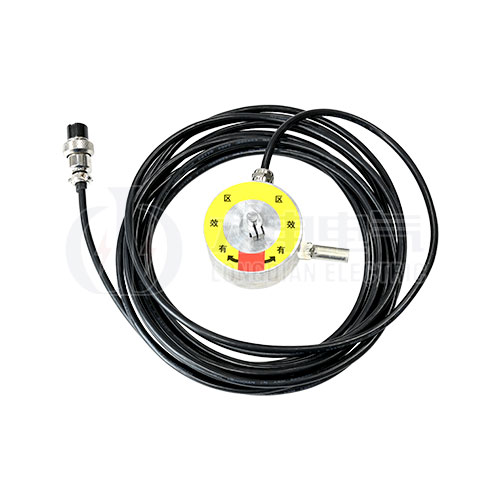

| 旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08° 此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳 | |
| 加速度傳感器測量范圍：0-300mm，分辨率：0.1mm | |
| 線圈電流范圍 | 最大電流30A，分辨率：0.01A |
| 線圈電阻測量范圍 | 0～10000Ω，分辨率：0.01Ω |
| 儀器電源 | AC220V ± 10%，50Hz ± 10% |
| 直流電源輸出 | DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時) |
| 外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
| 隔離開關測量范圍 | 電壓輸出：DC6～270V（可調） |
| 電源輸出時間：0.01-20秒（可設置） | |
| 斷口信號最大采集時間為200秒 | |
| 可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |
| 主機體積 | 400×300×175mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
◆ 核心性能概覽：

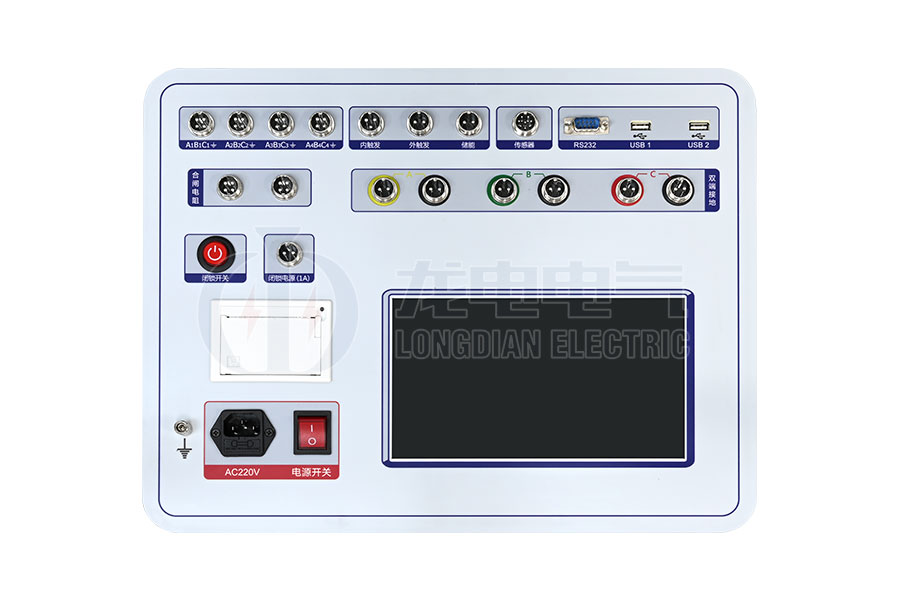

LDGKC-HBS雙端接地斷路器機械特性測試儀采用先進的嵌入式工控機設計，搭載基于Cortex?-A8的高性能主板，主頻高達1GHz，配合1GB閃存，確保系統啟動迅速，僅需16秒即可進入工作狀態。配備9英寸全彩大屏，運行流暢的Windows操作系統，界面設計人性化且直觀，支持觸摸屏操作及中英文輸入，極大提升了現場操作的便捷性與用戶體驗。
◆ 高效打印功能：
內置高速熱敏打印機，能夠即時打印測試數據、觸頭波形、行程曲線及電流曲線等關鍵信息，為現場調試與記錄提供了極大的便利。
◆ 集成式操作電源：
LDGKC-HBS雙端接地斷路器機械特性測試儀內置DC6～270V可調電源，最大電流可達20A，無需外接二次電源，使用靈活便捷。支持任意整定分、合閘線圈的動作電壓值，并具備斷路器低電壓動作試驗功能，滿足多樣化的測試需求。
◆ 全面?zhèn)鞲衅髋渲茫?/strong>

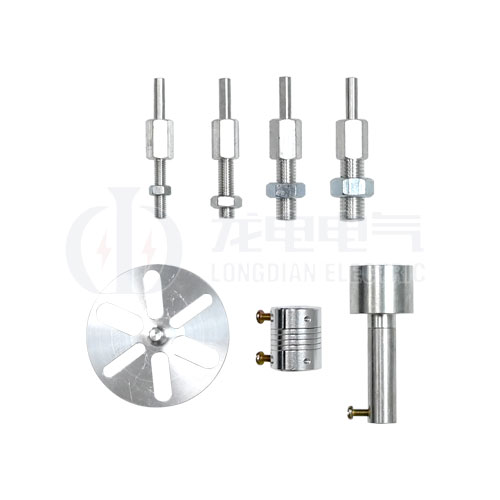

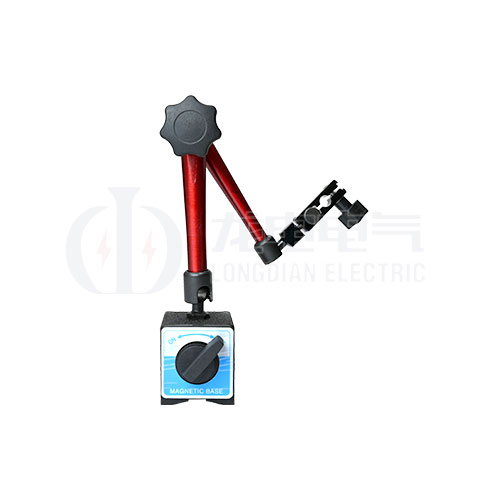

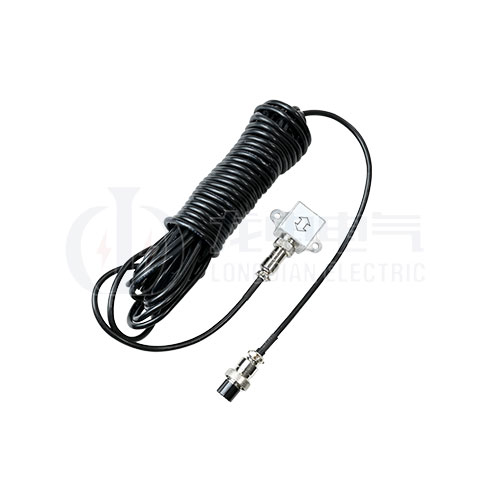

配備直線、旋轉、萬能及激光（選配）等多種高精度傳感器，結合專用固定多功能接頭與支架，安裝簡便快捷，確保測試數據的準確性與可靠性。
◆ 廣泛適用性：
適用于全球范圍內生產的各類SF6開關、GIS組合電器、真空開關及油開關，滿足不同場合下的測試需求。
◆ 數據圖形化展示與分析：
單次開關動作即可獲取全部數據及圖形，實現數據與圖形的同屏顯示。支持速度再計算，無需重復測試。能夠直觀展示包括合閘、分閘行程曲線，線圈電流曲線，電機儲能曲線，時間曲線等在內的多種關鍵曲線，并提供詳盡的數字與圖形分析功能。
◆ 大容量數據存儲與傳輸：
主機內置大容量存儲空間，可保存多達30000組試驗數據（支持存儲卡擴展），并配備實時時鐘功能，便于數據存檔與管理。同時，提供2個USB接口，支持鼠標操作及數據直傳U盤，可選配RS232接口聯機操作及無線平板操作，實現數據的靈活傳輸與遠程分析。
◆ 多功能測試能力：

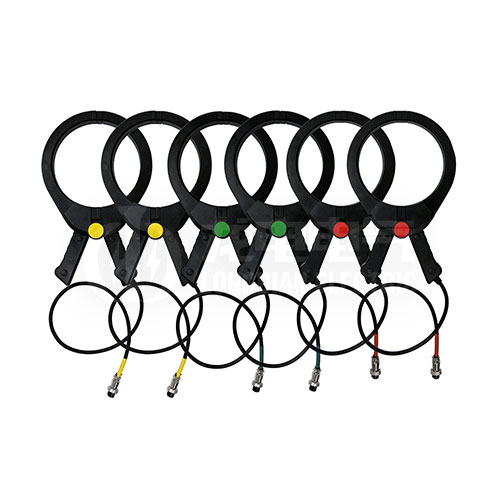

支持同時測量多達12路金屬觸頭斷口、6路主斷口與輔助斷口、3/6路合閘電阻、1路速度（可選配至3路）、3/6路雙端接地測量（感應法可選配3路或6路）。采用加速度、數字、模擬及電阻性等多種傳感器，精準測量開關的行程、超程、反彈、過沖等關鍵參數。
◆ 智能分析與對比：
內置包絡線功能，通過單次開關測試數據生成標準包絡線，便于后續測試結果的對比分析。同時，支持開關震動頻率分析，為設備狀態評估與維護提供科學依據。
◆ 卓越抗干擾性能：
內部集成高效抗干擾電路，確保在高達800KV的變電站環境中也能穩定可靠地工作，滿足復雜環境下的測試需求。
